无中心管连续螺旋折流板换热器有什么特点?
发布时间:2021-11-30 09:46:28浏览次数:

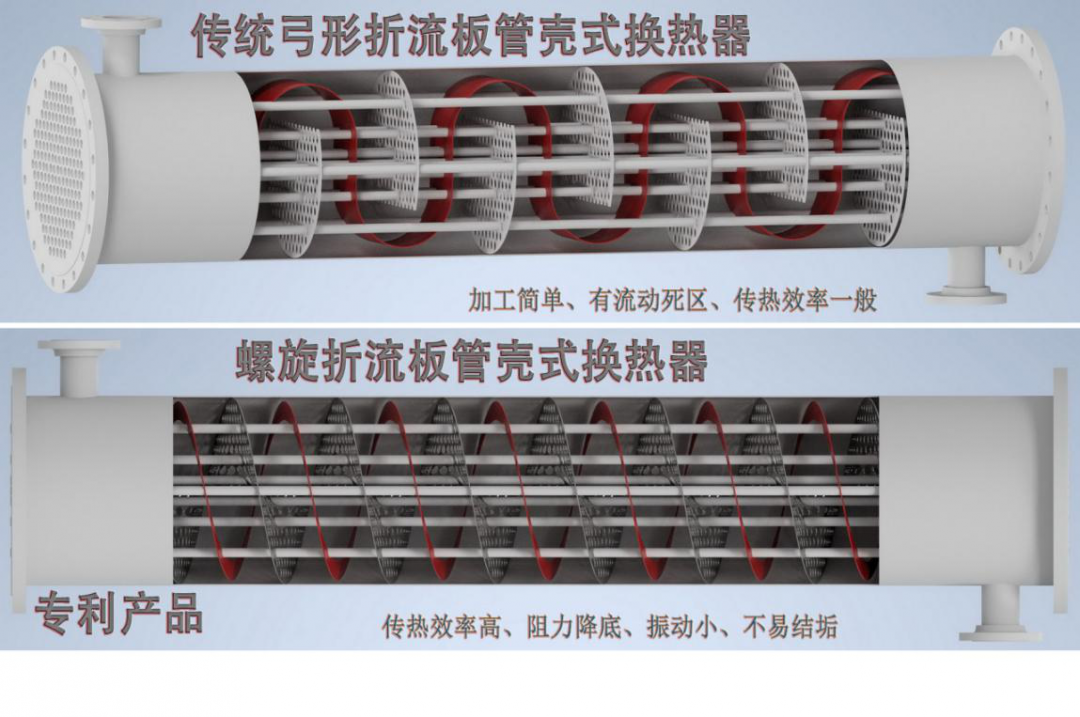

传统换热器中普遍应用的是弓形折流板,由于存在阻流与压降大、有流动滞死区、易结垢、传热的平均温差小、振动条件下易失效等缺陷,近年来逐渐被螺旋折流板换热器所取代。

由于加工困难,目前所采用的折流板,一般由若干个1/4的扇形平面板替代曲面相间连接,形成近似的螺旋面。在折流时,流体处于近似螺旋流动状态。

无中心管连续螺旋折流板换热器有什么特点?

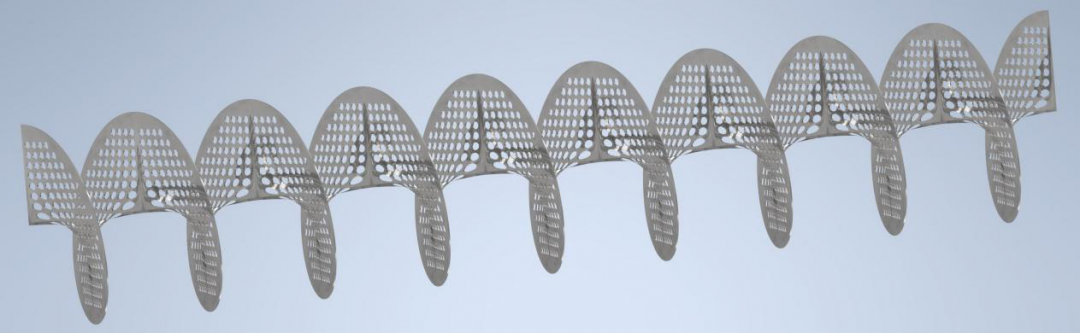

理想的螺旋折流板换热器具备以下几个特点:1.螺旋面为直纹曲面;2.曲面各处法向等厚;3.直纹曲面螺旋折流板开孔前处处连续;4.螺旋折流板从旋转中心到外径连续,中间无断开;5.无论螺旋折流板外直径多么大,中心孔螺旋线都趋向于直线;6.折流板管孔在管板平面上的投影为正圆形,且靠近中轴线处的大倾斜角度位置也严格按尺寸开孔。

无中心管连续螺旋折流板换热器有什么特点?

2021年7月,宜化化机成功实现了“无中心管连续螺旋折流板换热器”的工业化生产,标志着该产品已从实验室走向了市场。“连续螺旋折流板换热器”技术已申请多件发明专利与实用新型专利,目前两件实用新型专利已经授权。该技术经过多年的研发与探索,成功破解了流程工业历时多年的加工难题,是多领域交叉学科研究成果。

连续螺旋折流板换热器加工攻克了多个加工技术难题:1.螺旋基板的成型;2.管孔的加工,特别是靠近轴心处;3.管孔加工的定位控制;4.螺旋折流板整体的同心度。

螺旋折流板换热器是一种新型产品,工艺计算是一个长期的探索过程,从理论数值模拟到实际应用,均证明了相同规格的两种换热器,螺旋折流板换热器的各种性能指标均优于传统弓形折流板。它具有4大优点:壳程传热效率提高20~50%;壳程阻力降降低了10~30%;壳程结垢速率平均降低50%以上;振动改善超过10%。

无中心管连续螺旋折流板换热器有什么特点?

湖北宜化集团化工机械设备制造安装有限公司成功引进“连续螺旋折流板管壳式换热器”相关技术,并获得长期独占许可授权。该技术成果的引进与转化,将实现连续螺旋折流板换热器产品的批量生产,从而推动换热器智能制造,进而推动压力容器智能制造,进一步提升宜化化机品牌形象,增强核心竞争力,促进企业转型升级,实现高质量发展。
