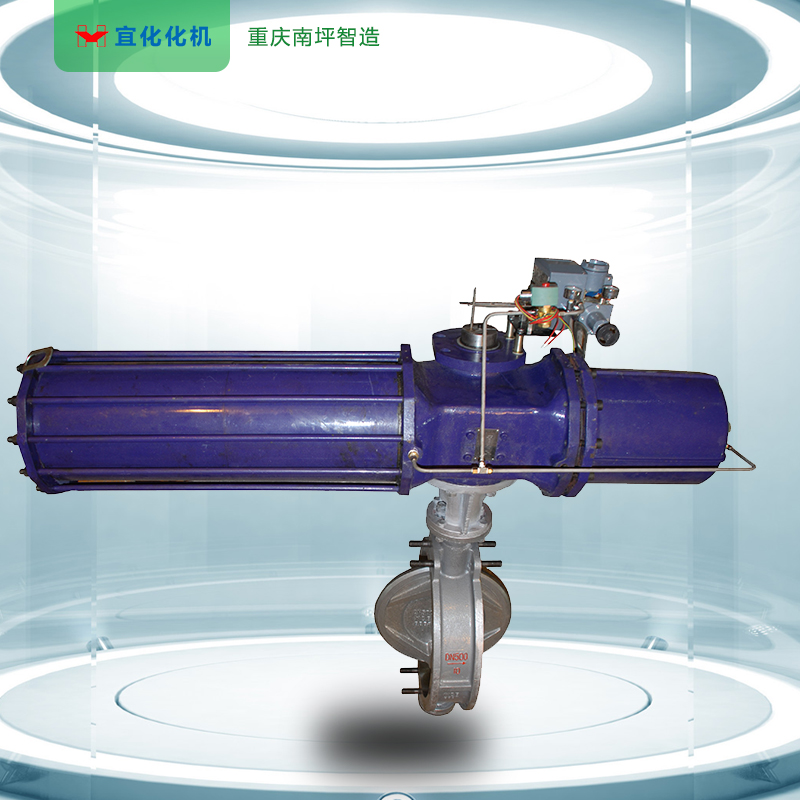

型 式 偏心型
公称通径 80~800mm(3″~32″)
公称压力 PN1.0 、1.6MPa ANSI 150 JIS 10K
连接型式 无法兰式(对夹式)、法兰式
法兰标准:JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94、HG20596-97、HG20618-97等
材 料 见表1
使用温度 -196~+850℃
压盖形式 螺栓压紧式
填 料 含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料阀内组件
阀板结构 部分球面型流量特性 近似等百分比阀板转角 全开90°
阀座材料 见 表 1 阀板材料 见 表 1 旋转轴材料 见表1
型 式 AW单、双作用气缸活塞式执行机构
供气压力 500kPa
气源接口 Rc1/4"、G1/4"、G1/2"
环境温度 0~+70℃
阀作用型式
根据执行机构与旋转轴之间键连接位置不同,可实现阀的气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
回 差 带定位器:小于全行程的2%
基本误差 带定位器:小于全行程的±2%
泄漏量 小于额定Cv的10-7
50∶1
