HPS高压单座调节阀

技 术 参 数 和 性 能

阀 体

型 式 单座铸造球型阀

公称通径 25、40、50、80mm

公称压力 ANSI 900、1500、2500 JIS 63K

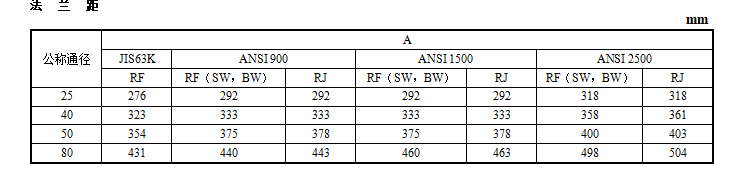

连接型式

法兰连接：RF、RJ

法兰标准：JIS B2201-1984、ANSI B16.5-1981等

焊接连接：

嵌接焊SW（40~80mm）

对接焊BW（80mm）

材 料 碳钢（ZG230-450）、CrMo钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、 316L)等

上阀盖

常温型（P）：－5～＋230℃

伸长Ⅰ型（EⅠ）： ＋230～＋566℃

注：工作温度不准超过各种材料的允许范围。压盖型式 螺栓压紧式

填 料 石棉编织填料阀内组件

阀芯型式 单座柱塞型阀芯

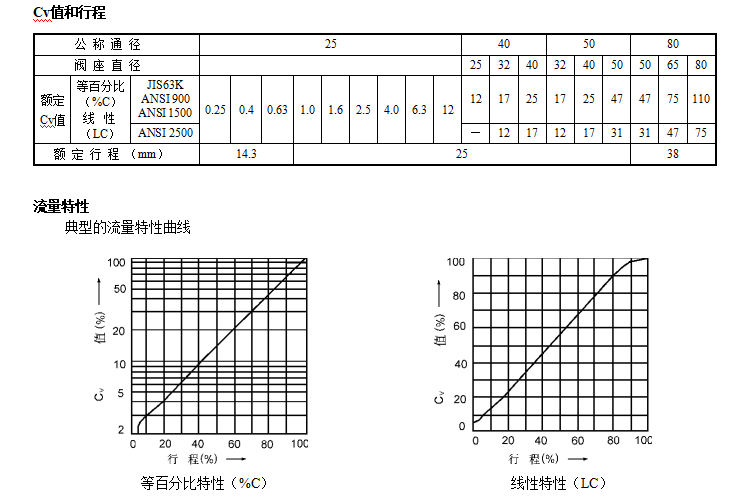

流量特性 等百分比特性（%C）和线性特性（LC），参考图1

材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等

执行机构

型 式

HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构

膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围 80～240kPa（HA型），190～250、190～300、190～350kPa（VA6型）

供气压力 260～400kPa（HA型），280～400kPa（VA6型），300～500kPa（VP型）

气源接口 Rc1/4"

环境温度 －30～＋70℃

阀作用型式  用正作用或反作用执行机构实现阀的气—关式或气—开式

附 件     定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

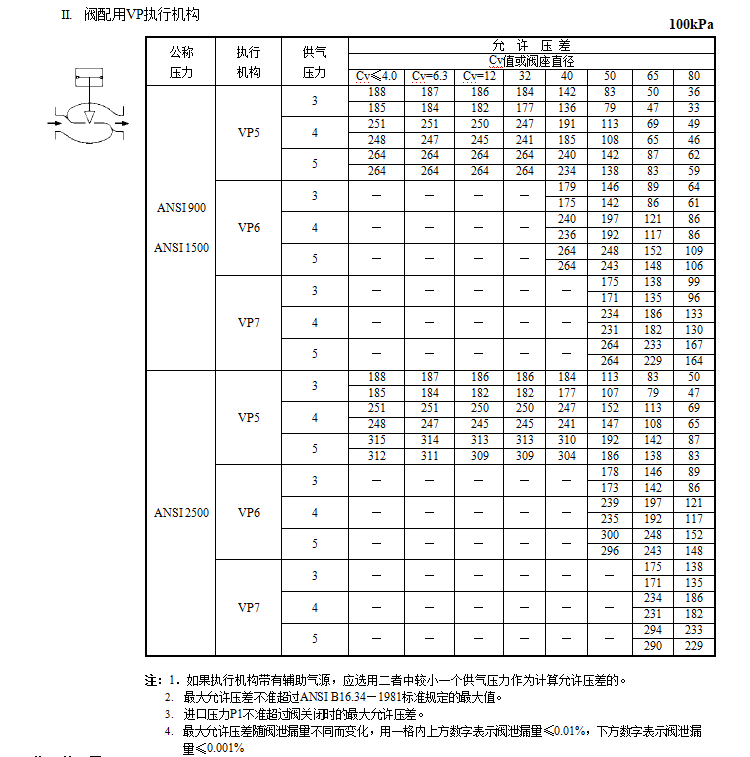

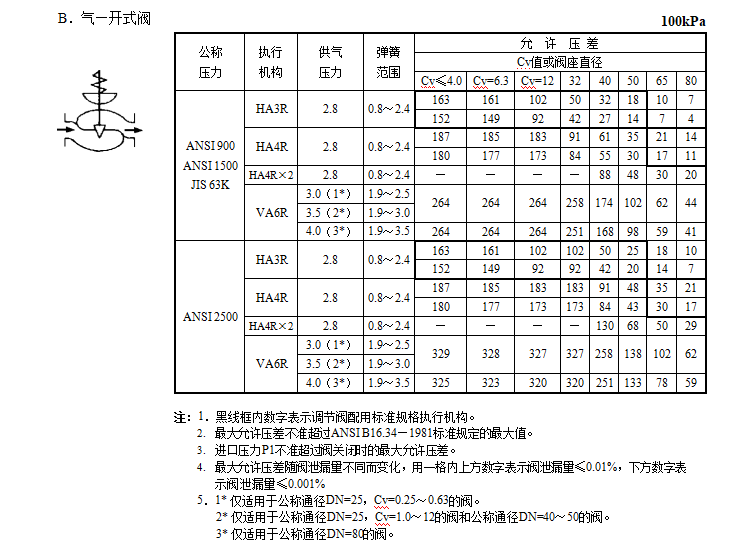

性 能

泄漏量    金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104－1976Ⅳ级

回 差

带定位器：小于全行程的1% 基本误差

带定位器：小于全行程的±1%

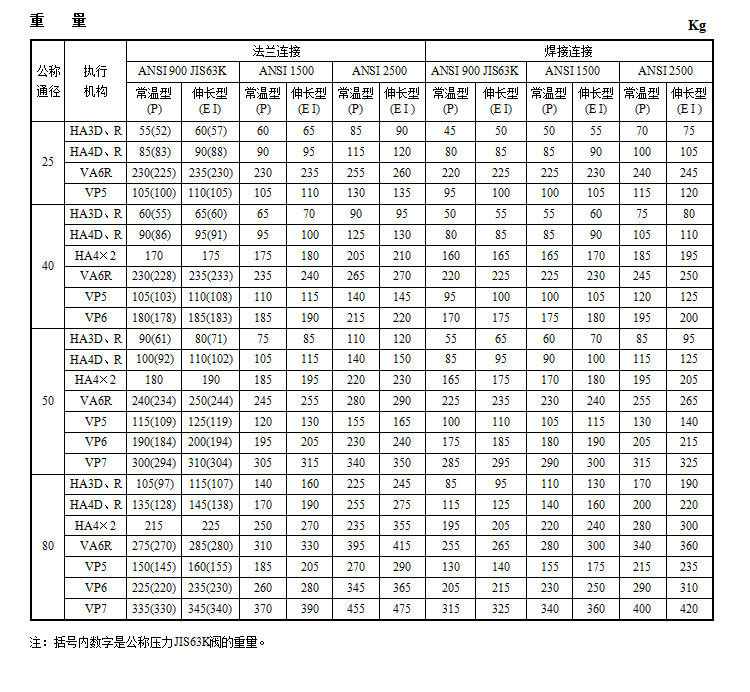

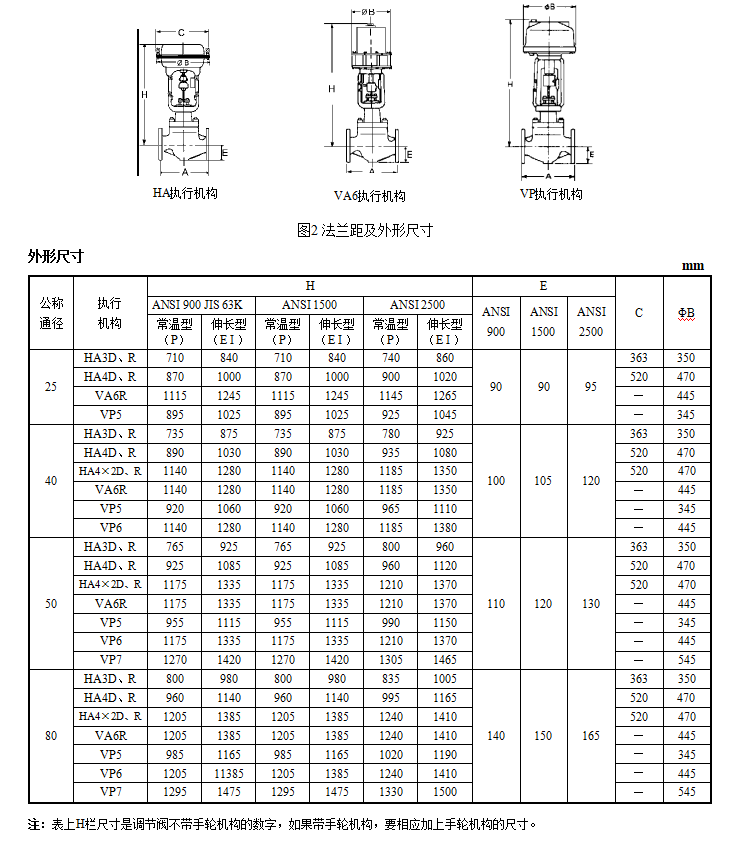

可调范围 50∶1
