换热类压力容器

U形管式换热器

产品描述:U形管式换热器是指管束由弯管半径不等的U形管组成且管子两端都固定在同一管板上的管壳式换热器。由于每根U形管可自由伸缩,管束与壳体之间不会产生温差应力。壳程内设置折流板、纵向隔板等。折流板由拉杆固定。纵向隔板是一矩形平板,安装在平行于传热管方向以增加壳
服务热线:186-717-30943
立即咨询












连续螺旋折流板换热器

连续螺旋折流板换热器

连续螺旋折流板换热器


U形管式换热器应用:

换热器是广泛应用于汽车、航空、石油化工、动力、医药、冶金、制冷、轻工、食品、工程机械等行业的一种通用设备,约占工艺设备总量的20%~70%。按其传热面的形状和结构进行分类可分为管型、板型和其他形式换热器。常用的换热器种类有浮头式、固定管板式和U形管式,其中以浮头式换热器居多。固定管板式换热器由于自身结构,应用的场合有限;浮头式换热器零部件多,易拆卸和清理,但检修的工作量大,容易内漏;而U型管式换热器的管板比固定管板式换热器少,其泄漏点就相应减少。此外,U型管式换热器的壳程水压试验后烘干也比较容易,而且它的适用场合广、检修简单、操作弹性好。如果换热器的换热面积小、壳程与管程的温差较大或壳程介质很容易脏、管束表面需要经常清理地,一般都采用U型管式换热器。


U形管式换热器结构:

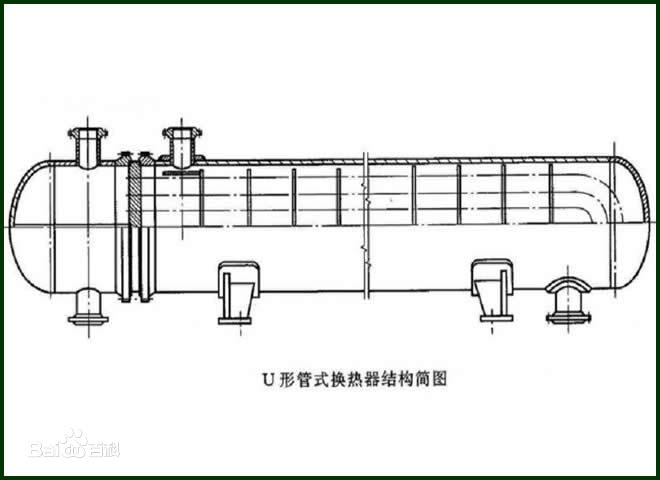

U型管式换热器,单台换热器共有两块管板,如下图1所示(件号45为中间挡板,件号46为U形换热管,件号47为内导流筒)。

这种换热器有一半管束管内外介质的流动方向为并流,另一半管束管内外介质的流动方向为逆流。U型管式换热器的双管板之间一般采用聚液壳彼此连接。聚液壳可以用来调整管板间距且保证两管板相互平行。同时,聚液壳用来封闭相邻两管板之间泄漏出的气(液)体,防止有毒气(液)体的外溢。聚液壳高和低处需分别设置放空口和放净口,用于及时导出渗漏气(液)体。如果壳程与管程之间温差很大,为了降低壳程与管程管板与换热管连接处的应力,应尽量降低短节的壁厚,必要时可增加一个膨胀节。


U形管式换热器设计:

U形管换热器与其他类型换热器的大区别是管束结构,在设计换热管布局时应考虑换热管的小弯曲半径尺i与分程隔板槽两侧相邻管中心距s的关系。管径越大,小弯曲半径就越大,大部分换热管的小弯曲半径大于分程隔板槽两侧相邻管中心距;且U形管弯曲段的弯曲半径R应不小于两倍的换热管外径,常用换热管的小弯曲半径R可查手册选取。

因此,为了保证适合分程隔板槽两侧相邻管的中心距,内层换热管在排列时需要进行斜向交叉排列。如果内层U形管之间的间距过大时,可设置假管或者挡板。
